Армирование ленточного фундамента

  • Текст дополнен: 17.10.2016
  • Просмотров: 4883
  • Комментариев: 27

Наиболее популярный фундамент в частной застройке – ленточный. Чаще всего это бетонная лента, на которую опираются стены дома.

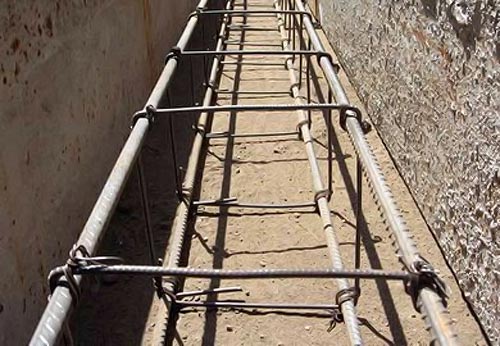

фундамент с армированием

Бетон способен выносить большие статические нагрузки (поскольку выдерживает огромное усилие на сжатие), но уязвим для динамических нагрузок.

При усилии на растяжение, которое часто возникает при подвижках и морозном пучении грунта, лента может потрескаться.

Чтобы этого не произошло, ее армируют металлическим прутом. Как правильно армировать ленточный фундамент своими руками?

Какая арматура лучше для ленточного фундамента?

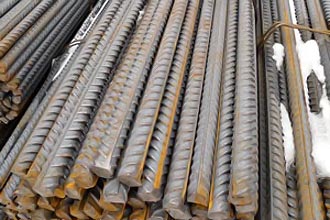

Армирование ленточного фундамента можно выполнить стальными или композитными материалами, т.е. металлическими либо стеклопластиковыми стержнями. Их отпускают в бухтах от 50 до 100 метров, иногда в виде нарезанного металлопроката от 6 до 12 метров.

Достоинства стеклопластиковой арматуры для фундамента – стойкость к коррозии, химическая инертность, немагнитность, отсутствие электропроводности и статического электричества. Этот материал используют, например, при устройстве фундаментов под технические сооружения, для которых важно отсутствие радиопомех.

Стеклопластиковая арматура для фундамента

В частной застройке применяют редко: из-за плохого растяжения на изгиб он не слишком эффективно выполняет свою основную функцию.

Особенности и диаметр арматуры для ленточного фундамента:

  • для вертикалей и поперечин используется гладкий либо рифленый прут толщиной около сантиметра;
  • для продольной части каркаса, принимающей на себя основные нагрузки, выбирают рифленый материал до двух сантиметров (для частного дома этого достаточно);
  • для вязки используют стальную проволоку либо стяжные хомуты;
  • иногда для соединения прутьев применяют сварку. Для нее подходит металл с маркировкой «С».

Для армирования фундамента не разрешается использовать:

  • профильные уголки;
  • металлические трубы;
  • сетку-рабицу, в т.ч. с крупной ячейкой;
  • железные тросы;
  • пластиковые бутылки и т.д.
к оглавлению ↑

Как рассчитать арматуру для ленточного фундамента

Для мелкозаглубленных фундаментов (не глубже 90 сантиметров) каркас выполняют из двух продольных рядов, по два прута в ряду. Для заглубленных (ниже промерзания грунта, т.е. глубже полутора метров) продольные прутья кладут на трех-четырех уровнях.

Расстояния:

  • между вертикалями шаг от 40 до 80 см;
  • между горизонталями – от 30 до 60.

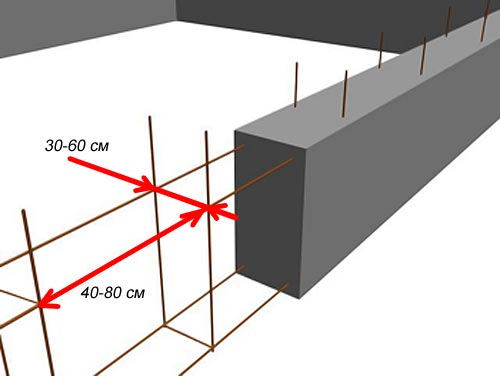

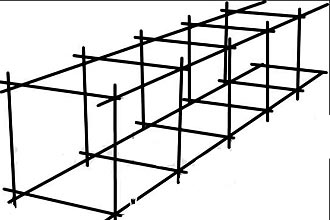

Расстояния между прутьями в армировании фундамента

Обратите внимание

В 52-01-2003 СНиП приведено минимальное количество металла: 0,1 % от сечения фундамента. Например, если высота ленты 1,2 метра, а ширина 0,4, то суммарное сечение арматуры – от 480 квадратных миллиметров.

Минимальный диаметр прутьев зависит от условий армирования:

  • продольный прут для стороны длиной до 3 метров – 1 сантиметр;
  • больше трех – 1,2;
  • поперечины при высоте каркаса до 80 см – 0,6 см;
  • больше 80 – 0,8 см.

диаметры прутьев арматуры фундамента



к оглавлению ↑

Для наглядности приведем пример расчета.

Исходные данные:

  • Постройка: 5 на 5 метров;
  • Высота ленты: 0,6 метров (потребуется двухуровневый каркас);
  • Ширина: 0,3 м;
  • Шаг между вертикалями: 0,5м.

Количество арматуры для ленточного фундамента: (к полученным цифрам нужно добавить запас около 10%):

  • Длина продольных прутьев: 20 метров умножаем на 4 = 80 метров;
  • Вертикальные штыри, с пятисантиметровым отступом от поверхности: 1,4 метра умножить на количество пересечений (51) получится 71,4 метра;
  • Поперечины: 40*0,3*2 = 24 метра;
  • На пересечение нужно 30 сантиметров проволоки для вязки, по четыре стыка на секцию. С запасом – прядка 70 метров.
к оглавлению ↑

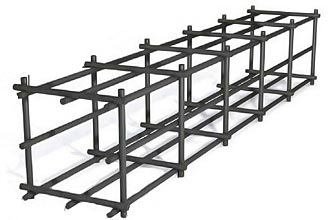

Схема армирования ленточного фундамента

Порядок действий при армировании следующий:

1. Насыпать дно канавы подушку из песка со щебнем.

2. Залить бетонную подошву слоем 5 сантиметров для защиты металла от коррозии. Вместо подошвы можно использовать более экономный вариант: подложить под вертикальные прутья камни или обломки кирпича. Но это долгий и энергоемкий способ.

3. Установить опалубку.

4. Уложить на бетон расчетное число поперечных прутьев с шагом в пределах 0,8 см.

5. Уложить вдоль стенок канавы два ряда продольных прутьев. Связать пересечения. Между собой фрагменты горизонталей соединяют внахлест. Длина нахлеста – 50 диаметров прута минимум.

6. На стыках установить вертикальные прутья. Их ставят перпендикулярно уложенному нижнему уровню, отклонений от вертикали быть не должно. Привязать.

7. К вертикалям привязать верхний ярус поперечин. Перехлест концов рамки при этом должен быть минимум 20 сантиметров.

8. Уложить верхние продольные прутья, скрепить с остальной конструкцией хомутами либо проволокой.

9. Зафиксировать каркас относительно опалубки. Между металлом и досками должно оставаться не меньше пяти сантиметров. Такое же минимальное расстояние оставляют между прутьями и верхней границей бетона.

к оглавлению ↑

Как правильно вязать арматуру для ленточного фундамента

Для предохранения и самого каркаса, и бетона от развития коррозии перед началом монтажа следует очистить арматурные прутья от ржавчины и грязи.

Для работы потребуется инструмент: зажимы, специальные крючки для вязки проволоки, полотно или ножницы по металлу.

Самодельный крючок можно изготовить из куска арматуры: обточить наждаком конец прута 6 или 8 миллиметров, загнуть и надеть на противоположный конец деревянную либо пластиковую трубку. Ручка должна располагаться под тупым углом к рабочей части крючка. С обеих сторон ее фиксируют упорными шайбами, шайбы прихватывают сваркой.

Действия при связывании:

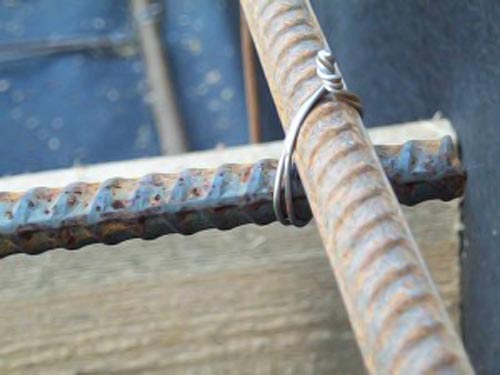

  1. Завести согнутую вдвое проволоку под нужный стык прутьев.
  2. Поддеть крючком петельку сгиба.
  3. В два-три оборота связать петельку с другим (двойным) концом проволоки.

Как правильно вязать арматуру для ленточного фундамента

Как правильно вязать арматуру для ленточного фундамента

Проблемный момент при монтаже – армирование углов ленточного фундамента. В углах образуется концентрированное напряжение, это самые нагруженные точки. Для компенсации нагрузки используются Г-образные либо П-образные усиления хомутами. Г-образные применяют для тупых углов.

armirovan12

А) с помощью нахлеста и лапки, Б) с помощью Г-образного хомута. 1. горизонтальная арматура, 2. нахлест, 3. лапка, 4. вертикальная арматура, 5. поперечная арматура, 6. дополнительная поперечная арматура, 7. Г-образный хомут, d — диаметр стержня арматуры

Хомуты нужного размера и сечения устанавливают вместо рядовых вертикальных прутьев. В угловых соединениях хомутов должно быть вдвое больше, чем на линейных участках.
