На зыбких, заболоченных, нестабильных грунтах иногда единственное возможное основание под дом – сваи. Самый доступный вариант – буронабивной фундамент.

Буронабивной фундамент

Для погружения забивных свай требуется тяжелая техника, к тому же ударная вибрация плохо сказывается на расположенных поблизости постройках. Винтовые сваи безопасны, их можно погружать вручную и очень быстро, но дорого стоят.

Фундамент на буронабивных сваях – что это такое?

Буронабивная свая – это не заводское изделие, она изготавливается прямо на стройплощадке. Бурят скважину (при небольшой глубине можно воспользоваться садовым буром), устанавливают в нее обсадную трубу, армируют и заливают бетоном. В верхнюю часть вмуровывают шпильки, на которые будет крепиться ростверк.

схема буронабивной сваи

схема буронабивной сваи

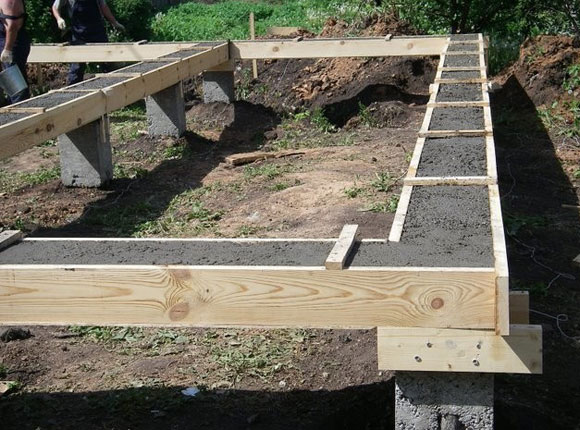

Фундамент с буронабивными сваями. Ростверк - дерево

Фундамент с буронабивными сваями. Ростверк — дерево

Иногда для устройства сваи используется специальный бур с выдвигающимся ножом в нижней части: нижний участок скважины благодаря ножу получается расширенным, после заливки бетона там образуется «башмак». Такое основание обладает повышенной устойчивостью.

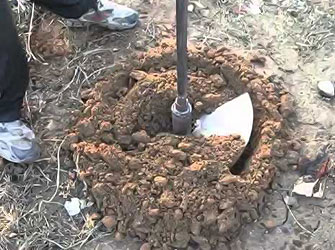

Специальный бур с выдвигающимся ножом

Специальный бур с выдвигающимся ножом

Правильный буронабивной фундамент для плохих грунтов – сваи, расширяющиеся сверху вниз.

Надежное, устойчивое основание под частный дом (в том числе в два-три этажа) – ленточный фундамент с буронабивными сваями. Функцию ростверка в этом случае выполняет бетонная лента.

буронабивные сваи с ленточным фундаментом

Выбор нужной разновидности фундамента определяется характеристиками грунта, морозным пучением, залеганием грунтовых вод, уровнем промерзания почвы, тяжестью постройки. Если грунт сильно пучинистый, ленту не используют, делают повышенный ростверк до 20 см над уровнем земли.

повышенный ростверк

к оглавлению ↑

Расчет фундамента на буронабивных сваях

Определение проектных данных проходит в несколько этапов:

  • расчет нагрузки на фундамент – вес дома с учетом снежной массы;
  • определение несущей способности сваи;
  • расчет количества и шага свай. На чертеже отмечают расположение свай.

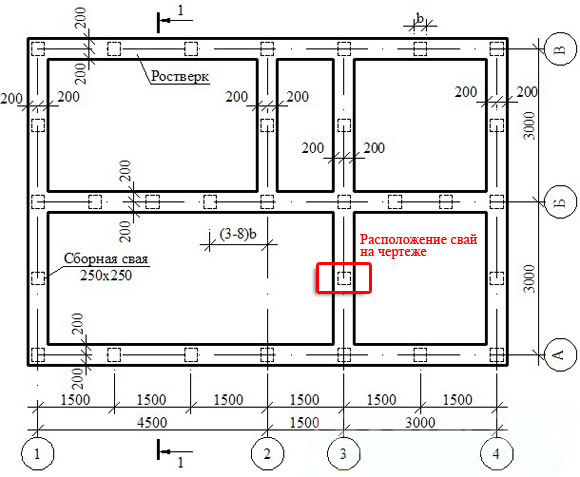

Так на чертеже отмечают расположение буронабивных свай

Для определения несущей способности используется одна из двух характеристик:

  • сопротивление материала самой сваи;
  • сопротивление грунта.

Обратите внимание

Несущей способностью считается характеристика с меньшим значением, это и есть предельно возможная нагрузка на сваю.

Разница между двумя числами (фактически избыток прочности) при строительстве не важна: что бы ни начало деформироваться первым, свая или грунт, для постройки это аварийная ситуация.

Деформация стены здания при некачественном фундаменте

Деформация стены здания при некачественном фундаменте

При проектировании стараются, чтобы характеристики были примерно равны: свая с более высоким сопротивлением обойдется дороже, а смысла делать ее такой прочной нет.

Несущая способность зависит в том числе от марки бетона: например, дешевый бетон М100 выдерживает до 100 килограммов на квадратный сантиметр.

В городской и промышленной застройке сечение скважины определяется проектом. В частном строительстве (с помощью ручного бура) можно пробурить скважину сечением 30 см максимум. С применением техники – до 45 см. Минимальный диаметр – 15 см. Из этой цифры исходят, определяя количество и шаг буронабивных свай под фундамент.

При определении количества учитывается масса здания: общую нагрузку делят на несущую способность, получают число свай, которое равномерно распределяют по периметру.

Глубина погружения сваи – не меньше уровня промерзания почвы. Обычно варьируется от 1 до 2 метров. Эту цифру для конкретного региона можно взять из приложений СНиП.

Когда известны все основные характеристики, рассчитывают необходимые материалы:

  • бетон для свай и ростверка (или ленты);
  • арматура для свай;
  • обсадные трубы. На плотном грунте могут не использоваться. В этом случае в скважину помещают свернутый в трубку рубероид, который служит опалубкой для бетона, а впоследствии обеспечивает гидроизоляцию сваи;

Количество бетона на одну сваю определяется как произведение площади сечения сваи на ее высоту. Площадь – площадь круга, πr2, где r – радиус сваи.

Например, если у нас длина сваи два метра, а ее диаметр – 30 сантиметров, объем бетона V = 2 х 3,14 х (0,3/2)2, примерно 0,142 кубометра (с округлением в большую сторону). Умножаем полученную цифру на число свай, получаем необходимое количество бетона без учета ростверка (ленты).

Чтобы посчитать объем бетона для ленты/ростверка условно делим периметр на 4 правильных параллелепипеда (или больше, если проекция стороны – ломаная линия). Объем параллелепипеда находится перемножением трех основных показателей – длины участка, ширины и высоты ленты.

Арматура сваи представляет собой 3-4 вертикальных стержня толщиной не менее 8 миллиметров толщиной. Длину прутка считают с запасом на шпильку, которая будет связывать сваю с ростверком. Для ленты потребуется пруток 1,2 см. Каркас складывается из продольных, вертикальных и поперечных прутьев. Поперечные не доходят до стенок опалубки несколько сантиметров, вертикальные не доходят до дна и верхней поверхности ленты.

Число обсадных труб равняется числу свай. Площадь опалубки для ростверка зависят от его длины и высоты. Для повышенного ростверка требуется еще дно, оно зависит от длины и ширины ленты. Зная текущую среднерыночную цену материалов, можно посчитать затраты на них. Чтобы приблизительно определить, во что обойдется ленточный фундамент на буронабивных сваях, к полученной цифре следует добавить цену доставки и аренды оборудования (желобного транспортера для бетона, бетономешалки, если вы готовите бетон самостоятельно и т.д.).

[goo_r]

к оглавлению ↑

Технология буронабивного фундамента

Порядок закладки фундамента следующий:

1. Разметка участка в соответствии с проектной схемой.

2. Бурение скважин. Их помещают под несущими стенами, пересечениями стен и углами дома. Диаметр больше диаметра сваи на 10 см минимум (для установки опалубки).

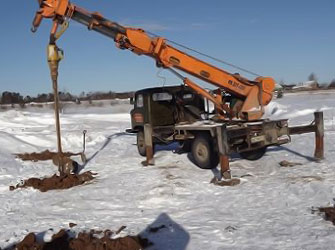

скважина под буронабивную сваю

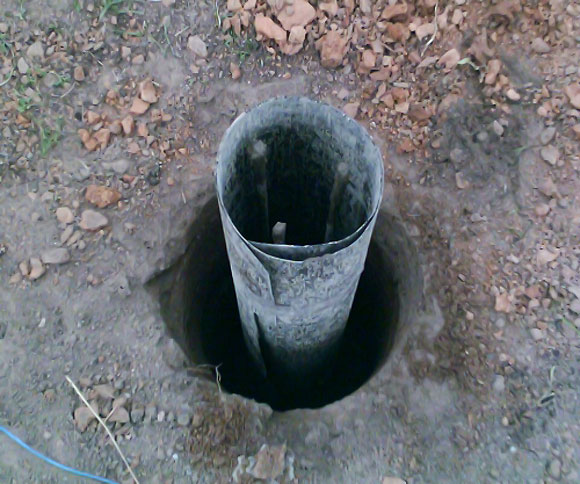

Скважина под буронабивную сваю

3. Погружение трубы (или опалубки из рубероида).

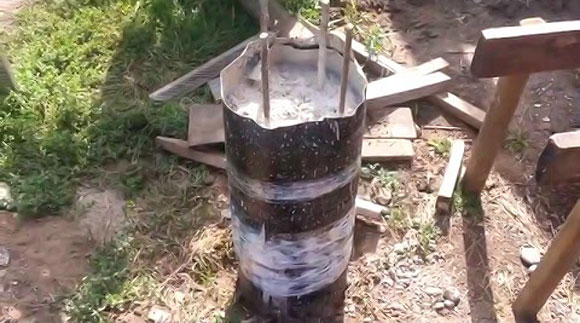

Опалубка из рубероида

Опалубка из рубероида

4. Если планируется свая с «башмаком», в скважину заливают бетон в достаточном количестве, чтобы заполнить полость в нижней части. Трубу после этого приподнимают, чтобы бетон растекся.

5. Помещают в трубу армирующие прутья, предварительно связав их в пучок проволокой не более 8 мм.

Армирующая заготовка

Армирующая заготовка

6. Заливают бетон.

буронабивные сваи

Буронабивные сваи

После застывания можно устанавливать горизонтальную опалубку, армировать и заливать ростверк.
