Как делаются ленточные фундаменты

  • Текст дополнен: 17.10.2016
  • Просмотров: 1498
  • Комментариев: 0

Самое популярное в частной малоэтажной застройке основание под дом – ленточный фундамент.

как построить ленточный фундамент своими руками

Его заливают под коттеджи, бани и гаражи, иногда даже под ограждения. Он подходит для строительства сооружений из тяжелых материалов: бетона, шлакоблоков, кирпича, в т.ч. на местности с неоднородным грунтом.

Устройство ленточного фундамента и его разновидности

Ленточный фундамент – это залитая по периметру сооружения армированная бетонная лента.

ленточный фундамент схема ленточного фундамента

Глубина заложения ленточного фундамента зависит от тяжести постройки. Под коттедж из кирпича или бетона выполняют заглубленный фундамент (на 20 см глубже промерзания грунта), под легкий каркасный или деревянный дом, хозяйственную постройку, а также под внутренние стены – мелкозаглубленный (до 0,6 метра).

Заглубленный ленточный фундамент

Заглубленный ленточный фундамент

Лента может быть монолитной и сборной. В первом случае копают траншею по периметру стройплощадки и заполняют бетоном; во втором – складывают конструкцию из готовых заводских ж/б блоков.

Обратите внимание

Монолитный ленточный фундамент надежнее и проще в установке, но монтаж долгий и энергоемкий. У этого ленточного фундамента цена выше.

Цены на ленточный фундамент сборного типа ниже, сроки монтажа меньше (не нужно ждать целый месяц застывания бетона), но потребуется кран для отгрузки и укладки блоков.

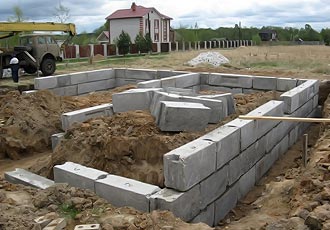

как монтируют сборный ленточный фундамент

Сборную ленту не разрешается устанавливать на пучащихся грунтах, т.к. она лишена пластичности монолитной, возможно разрушение конструкции (разрыв блоков).

к оглавлению ↑

Расчет ленточного фундамента

Сколько нужно бетона на ленточный фундамент? Протяженность ленты по внешнему краю – это периметр основания дома.

Обратите внимание!

Высота заглубленной ленты зависит от глубины промерзания грунта в районе (можно взять из таблиц СНиП), под легкую конструкцию – в пределах 60 сантиметров.

Несущая способность грунта должна быть на 30 % выше, чем удельная нагрузка на него. Сопротивление грунта для данной местности определяют по таблицам СНиП 2.02.01-83. Ширина ленты будет зависеть от типа грунта и тяжести постройки.

к оглавлению ↑

Расчет ширины

Ниже – три примера расчета ширины.

Расчет ширины ленточного фундамента для легкой постройки (допустим, это баня, 20 кН на кв.м):

  • твердая глина, суглинок – 25 см;
  • плотная глина, суглинок – 30 см;
  • супесь, слежавшийся песок – 40 см;
  • супесь, мягкий песок, илистые отложения – 45 см;
  • совсем мягкий песок, илистая почва – 65 см.

ленточный фундамент под баню



Расчет ширины ленточного фундамента для одноэтажного коттеджа (50 кН):

  • твердая глина – 30 см;
  • плотная – 35 см;
  • супесь – 60 см;
  • мягкий песок – 65 см;
  • илистый грунт – 85 см.

ленточный фундамент под одноэтажный коттедж



Расчет ширины ленточного фундамента для здания из 2-3 этажей (70 кН):

  • для твердой глины – 65 см;
  • для плотной – 85 см;
  • на менее устойчивых грунтах необходимы испытания и индивидуальный расчет.

ленточный фундамент под двухэтажное здание



Сводная таблица расчет ширина ленты ленточного фундамента для различных типов зданий

Сводная таблица расчета ширина ленты ленточного фундамента для различных типов зданий

Количество бетона на один метр погонный будет равняться высоте умноженной на ширину и на 1 метр.

к оглавлению ↑

Расчет стоимости фундамента

Пример расчета стоимости ленточный фундамент 10 м х10 м:

  • 1. Глубина вместе с цоколем: 1,7 метра;
  • 2. Ширина: 0,5 метра;
  • 3. Длина ленты: с учетом внутренних стен – 62 метра;
  • 4. Количество арматуры: примерно 700 метров. Цена прута 12 мм – около 25 рублей за метр погонный, всего 17 500 руб.;
  • 5. Количество бетона: 53 кубометра. Стоимость М300 – около 3,5 тысяч руб. за куб. Всего 185 500 руб.

Итого: заливка без стоимости опалубки, доставки бетона и аренды техники обойдется в 203 000 руб.

к оглавлению ↑

Как сделать ленточный фундамент своими руками

к оглавлению ↑

Что понадобится

Как залить ленточный фундамент самостоятельно? Для этого потребуются следующие материалы:

  • ингредиенты строительного раствора (см. ниже);
  • фанера или доски, гвозди;
  • металлическая арматура + проволока для связывания;
  • рубероид, мастичная гидроизоляция.
к оглавлению ↑

Состав бетона

  • для легких домов можно использовать цемент М200, для тяжелых – от М300. — 1 часть;
  • песок – сухой просеянный, без мусора, камней и глины, предпочтительно речной —  3 части;
  • щебень средней фракции — 5 частей;
  • вода – 60%.
состав бетона

Состав бетона: 1- песок, 2 — щебень, 3 — цемент, 4 — вода

  • пластификатор – 1-2%;
Свойства пластификатора для бетона

Свойства пластификатора для бетона



Для приготовления большого количества раствора следует приобрести или арендовать бетономешалку. При заливке ленты в холодную погоду воду рекомендуется подогреть. В жаркую – охладить, а после заливки периодически смачивать ленту водой, чтобы она схватывалась медленнее.

Обратите внимание!

Оптимальный срок созревания бетона – месяц.

к оглавлению ↑

Пошаговая инструкция

Чтобы сделать ленточный фундамент, нужно:

1. Расчистить площадку.

2. Промаркировать будущую траншею колышками и шнуром по наружному краю и по внутреннему.

Промаркировать будущую траншею колышками и шнуром по наружному краю и по внутреннему

3. Вырыть траншею проектной глубины и ширины.

Вырыть траншею проектной глубины и ширины

4. Утрамбовать дно.

5. Насыпать дренаж: 10 см песка, залить водой и утрамбовать, затем 10 см щебня.

6. Простелить рубероидом дно и стенки траншеи.

7. Налить на дно первый слой бетона (10 см), дождаться схватывания (около недели).

8. Собрать и установить опалубку из оструганных с одной стороны досок 3-5 сантиметров. Высота над уровнем грунта равна высоте цоколя (30 сантиметров минимум). Через небольшие интервалы установить внутри распирающие доски. Крепежные гвозди следует забивать изнутри наружу.

9. Установить в опалубку арматурную сетку из связанных проволокой прутьев сечением 1-1,5 см. Между вертикальными прутьями шаг 10-25 сантиметров, горизонтальные – минимум на двух уровнях: на небольшом расстоянии от дна канавы и от верха будущей ленты.

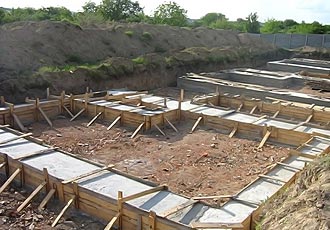

вид опалубки для ленточного фундамента перед заливкой бетона

10. Залить раствор слоями по 20 сантиметров. Каждый слой утрамбовать и проткнуть в разных точках металлическим прутком, чтобы выпустить воздух.

заливка ленточного фундамента

11. Через две-три недели после заливки можно снять опалубку и выполнить гидроизоляцию вертикальных стенок ленты: обмазать мастикой и оклеить рубероидом.

гидроизоляция вертикальных стенок ленточного фундамента гидроизоляция вертикальных стенок ленточного фундамента

12. Засыпать канаву смоченным песком, утрамбовать.

13. После схватывания ленты осуществить горизонтальную гидроизоляцию.

горизонтальная гидроизоляция фундамента

к оглавлению ↑

Ленточный фундамент или винтовые сваи?

Достоинство ленты – пластичность. Она равномерно распределяет вес сооружения и давление на грунт, компенсирует силы пучения. Дает минимальную осадку. Ленточные фундаменты можно заливать и под загородные коттеджи, и под многоквартирные дома.

Обратите внимание

На горизонтально-подвижных грунтах ленту устанавливать нельзя, т.к. она будет деформироваться. Не следует устанавливать такой фундамент на торфяниках, сильнопучинистых грунтах и при высоком залегании грунтовых вод. В этом случае предпочтительны винтовые сваи.

В ряде случаев устанавливают комбинированное основание под дом – ленточно-свайный фундамент. В землю погружают сваи, ростверком для них служит бетонная лента.

ленточно-свайный фундамент

Цена фундамента ленточного на сваях выше, чем обычного: добавляется стоимость самих свай и работ по их погружению.
