На неустойчивых грунтах – зыбких, пучинистых, заболоченных – в качестве основания для сооружений  часто используется плавающий фундамент (иначе – плавающая железобетонная плита).

Плавающий фундамент — это прочное сплошное основание с высокой несущей способностью, которое защищает постройку не только от механических воздействий со стороны грунта, но и от подземных вод.

Плавающий фундамент – что это такое?

Слово «плавающая» не означает, что плита действительно куда-то перемещается (плывет). Это означает, что в отличие от статичных фундаментов (например, свайных), которые противостоят нагрузкам за счет высокого сопротивления, она компенсирует разрушающие силы собственной пластичностью, амортизирует. При просадке грунта плита совершает вертикальные колебания вместе с постройкой.

Плиту располагают в заранее подготовленном котловане. Структура фундамента на плавающем грунте:

  • песчаная подушка;
  • слой гидроизоляции;
  • слой армированного бетона.

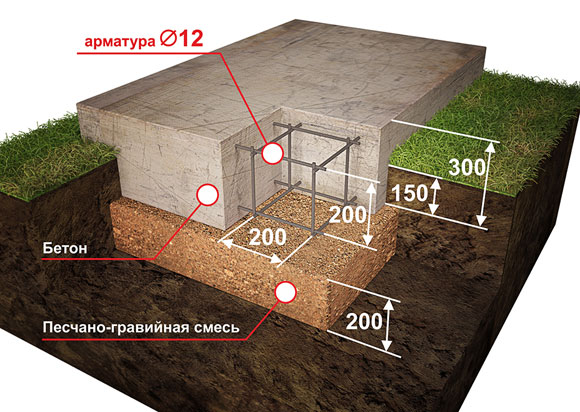

схема плавающего фундамента

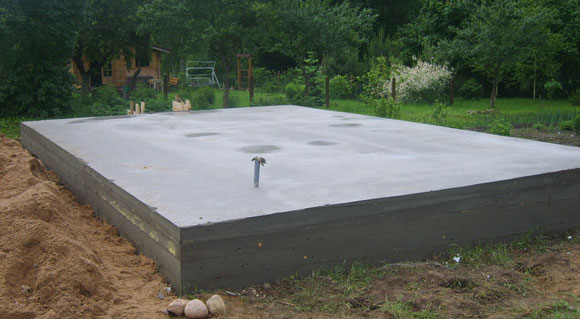

плавающий фундамент

Толщина подушки может достигать 2/5 общей толщины фундамента.

Недостатки плавающего фундамента

Основные минусы этой технологии – экономические и организационные:

  • высокая стоимость;
  • трудоемкость – большие объемы бетона и земляных работ;
  • необходимость тяжелой техники. Зависит от масштабов работ: для небольшого дома бетон можно изготовить самостоятельно и котлован выкопать вручную. Но бетономешалка потребуется в любом случае, т.к. плиту рекомендуется заливать за один заход;
  • длительные сроки возведения. Только на созревание бетона требуется месяц. То есть, еще месяц после завершения основных работ.

Плавающий фундамент своими руками

Если уложить плавающую плиту своими силами, можно хорошо сэкономить. При подготовке котлована учитывайте, что в соответствии с нормативными требованиями расстояние между домом и соседским участком должно быть не меньше трех метров. До фронтальной межи оставляют минимум пять метров.

Сначала нужно разметить площадку. Для разметки потребуются:

  • гидроуровень;
  • рулетка;
  • маркировочный шнур или леска;
  • колышки;
  • прямоугольный треугольник с катетами 30 и 40 сантиметров, можно самодельный.

На стартовый угловой колышек надевают треугольник, по нему отмечают оба направления. При разметке длины и ширины котлована пользуются шнуром и колышками.

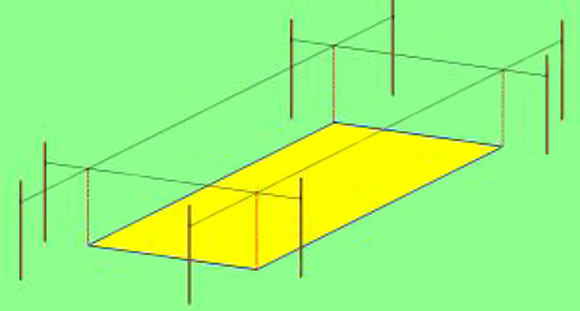

разметка под котлован для плавающего фундамента

Контрольный замер – по диагоналям получившегося прямоугольника: они должны быть равны, разница не больше двух сантиметров.

Следующие этапы – очистка и котлован. Убирают грязь, снимают дернину. Кроме площадки внутри периметра дерн снимают вокруг него с отступом примерно на метр для устройства отмостки. При рытье котлована нужно следить за глубиной, контролировать уровнем.

копают котлован для плавающего фундамента

Если где-то образовался перекоп, лишнее засыпают песком. Стенки котлована выполняют с небольшим уклоном, чтобы они не осыпались в дальнейшем.

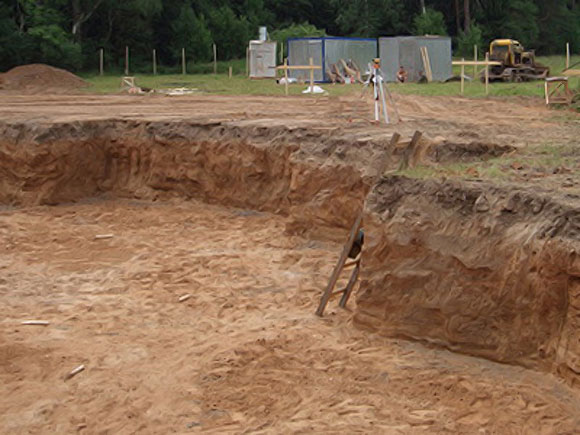

котлован плавающего фундамента

Когда предварительные работы выполнены, приступают к устройству плавающего фундамента:

1. Насыпать слой щебенки. Утрамбовать.

подушка из щебня в котловане плавающего фундамента

2. Слой песка. Утрамбовать и полить сверху водой для осадки и уплотнения. Подсушить.

3. Гидроизоляция. Подойдет плотный полиэтилен.

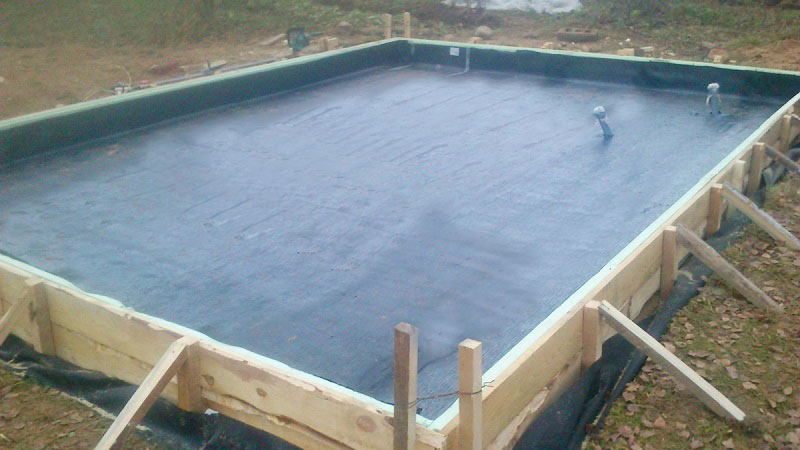

гидроизоляция плавающего фундамента

4. Теплоизоляция, если она предусмотрена проектом.

5. Подбетонка. Подойдет бетон какой-нибудь дешевой марки.

6. Опалубка. Если грунт плотный и плита не будет выступать выше стенок котлована, без опалубки можно обойтись. В противном случае по периметру котлована вертикально устанавливают стенки из доски (фанеры, пенополистирола и др.), тщательно фиксируют изнутри и снаружи подпорками. Изнутри фиксация нужна, чтобы стенки не отклонялись от вертикали, снаружи – чтобы их не распирало бетоном. Доску для опалубки выбирают толщиной 2,5 см.

7. Герметизацию стенок изнутри можно выполнить водостойким картоном или толем.

8. Армирование. Арматурный каркас должен завершаться на несколько миллиметров ниже верхнего среза плиты.

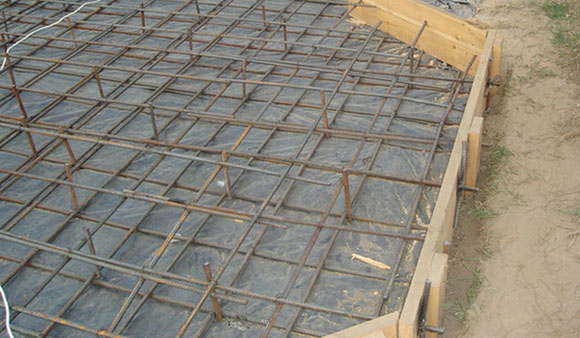

армирование плавающего фундамента

Для создания неразрывного соединения в местах расположения стен вертикальные прутья располагают так, чтобы они выступали выше бетона. Они будут выполнять функцию шпилек. Каркас вяжут проволокой: сварка нежелательна, т.к. фундамент при этом теряет пластичность.

Обратите внимание

Ширина ячейки арматурной сетки – 20-25 сантиметров (максимум 30). Толщина прутка от 8 до 16 миллиметров.

На углах не должно быть перпендикулярных стыков, здесь укладывают закругленные сплошные прутки и заводят их на обе стыкующиеся стены.

9. Бетон заливают несколькими слоями толщиной по 15 см, разравнивают правилом или деревянной рейкой, протыкают штыковой лопатой для удаления воздуха. Оптимальное время заливки слоя – не более часа.

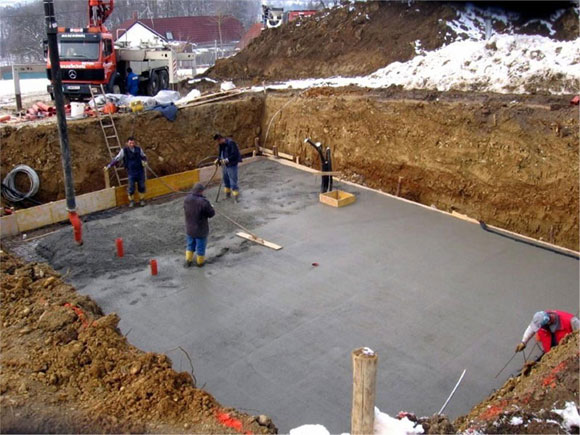

заливка бетона в котлован плавающего фундамента

10. Первый несколько дней готовую плиту регулярно смачивают водой чтобы избежать быстрого схватывания и растрескивания. Временные интервалы: первый день – через 5 часов, второй – три раза, третий – два (с утра и вечером). Смоченный фундамент накрывают полиэтиленом.

11. До начала возведения стен плиту выдерживают 1 месяц. Опалубку можно снять раньше.

Основные нарушения технологии плавающего фундамента, которые могут привести к быстрому разрушению:

  • укладка плиты выше линии промерзания почвы;
  • заливка фундамента на промерзлом грунте: при оттайке плита просядет;
  • некачественная гидроизоляция или ее отсутствие. Бетон – пористый материал и активно впитывает воду. При замерзании/размораживании он разрушается, от воды подвергается коррозии арматурный каркас, влага поднимается капиллярным путем в стены, в подвале образуется сырость, как следствие – гниль и грибок и т.д.

Для полноценной гидроизоляции один слой укладывают между плитой и подушкой, один – поверх плиты, боковые стенки обрабатывают обмазочными или оклеечными материалами.

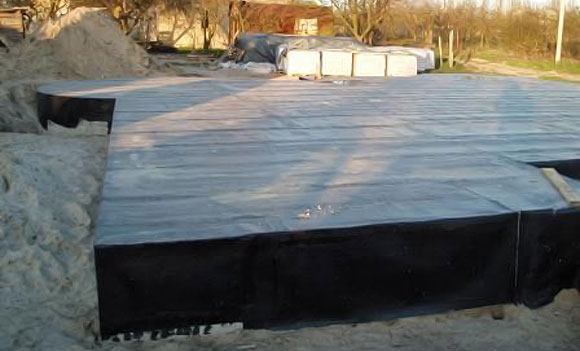

оклеечная гидроизоляция плавающего фундамента

Другие виды плавающих фундаментов

Кроме плиты есть еще две разновидности «плавающих» оснований: решетка и столбы. Обе не рассчитаны на высокие нагрузки.

Решетка – это модифицированная мелкозаглубленная лента. Обычная лента располагается по периметру будущих стен и под несущими перегородками, если они есть. У «плавающей» ленты по центру располагается крестовина с теми же габаритными характеристиками, что и у периметра.

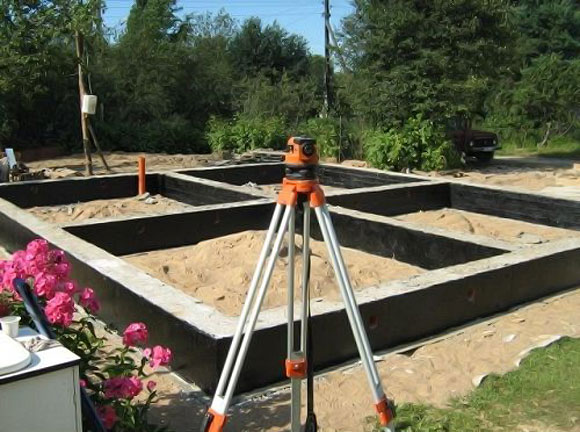

плавающий ленточный фундамент

Как и плитный фундамент (т.н. шведская плита), решетку можно сделать утепленной:

  1. В траншею насыпают подушку из ПГС.
  2. Укладывают гидроизоляцию. Подойдет полиэтиленовая пленка от 0,15 миллиметра или толще.
  3. Поверх пленки кладут блоки ППС с интервалом в полметра.
  4. Устанавливают арматурный каркас, заливают бетон.

Столбчатые плавающие фундаменты можно устанавливать только на сухих грунтах (песок, скалы) под легкие постройки (срубы, каркасные дома). Их отличие от обычных столбчатых фундаментов: основание кирпичного или бетонного столба расположено на ж/б плите, превосходящей его по размеру вдвое.

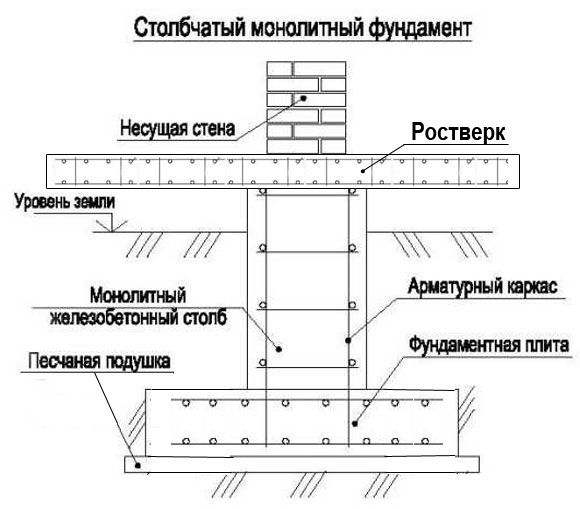

столбчатый монолитный фундамент на плите

Плиту укладывают на песчаную подушку.
