На пучинистом грунте (мелкопесчанистом, пылевидном, глинистом) оптимальный вид основания под дом – свайно-ростверковый фундамент.

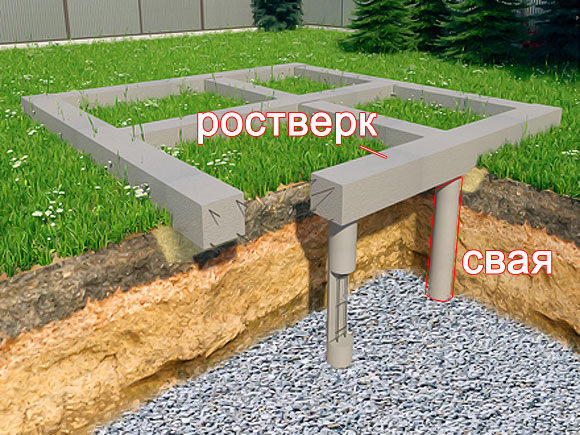

Свайно-ростверковый фундамент

Такие грунты в процессе замерзания сильно увеличиваются в объеме, что приводит к деформациям сооружений, установленных на фундаментах других видов. Этот же тип основания приемлем при высоком залегании грунтовых вод, при серьезных перепадах рельефа на участке.

Свайный фундамент с ростверком – что это такое?

Основная несущая часть такого основания – сваи, опирающиеся на грунт. Сверху они соединены в единую систему ростверком – горизонтальными балками или плитами по периметру дома и в местах расположения несущих стен.

Назначение ростверка – распределять статические нагрузки от сооружения равномерно по всему фундаменту и связывать сами сваи, чтобы не «разъезжались» в стороны при горизонтальных подвижках.

Сваи под фундамент с ростверком как правило, стальные или железобетонные, связующие элементы – бетонные балки, металлопрофиль, деревянный брус.

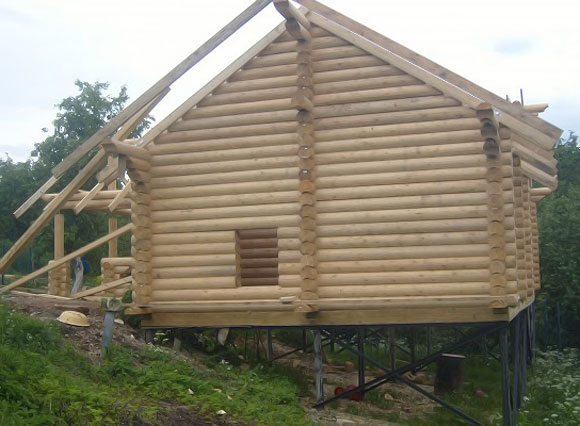

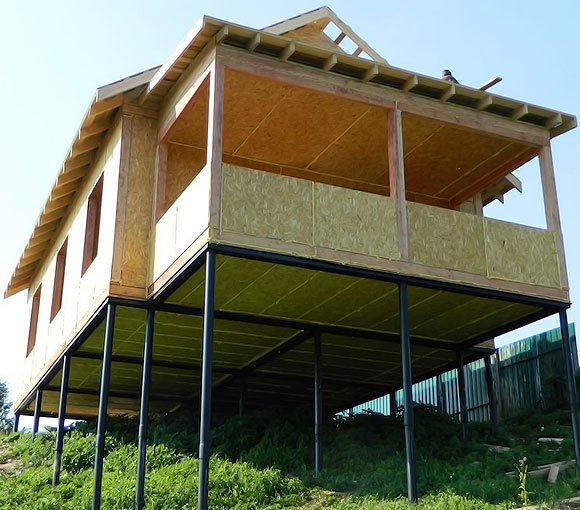

Фундамент на стальных сваях с ростверком из металлопрофиля

Фундамент на стальных сваях с ростверком из металлопрофиля

Фундамент на стальных сваях, ростверк – бетонная балка

Фундамент на стальных сваях, ростверк – бетонная балка

Фундамент из железобетонных забивных свай. Ростверк - железобетонный

Фундамент из железобетонных забивных свай. Ростверк — железобетонный

Фундамент на стальных сваях с деревянным ростверком

Фундамент на стальных сваях с деревянным ростверком

Преимущества таких оснований перед другими типами:

  • для устройства требуется на порядки меньше материалов, чем для возведения монолитного фундамента;
  • глубина погружения свай практически не ограничена, ее можно подобрать под любое сооружение. Известно, что в области СПб на сваях стоят целые комплексы городских многоэтажек;
  • нет большого объема земельных работ, не требуются экскаваторы для устройства котлованов;
  • непринципиальна глубина промерзания почвы. Нет резкого удорожания зимних работ;
  • при устройстве фундамента на винтовых сваях вообще можно обойтись без машин – использовать садовый бур;
  • в итоге цена на свайно ростверковый фундамент получается в худшем случае такая же, как на армированный монолитный или ленточный. Обычно ниже.

Минусы свайно ростверкового фундамента:

  • обязательно выполнение отмостки;
  • проблематично устройство подвального этажа;
  • необходимы меры по тепло/гидроизоляции свай, антикоррозийная защита.

В частной застройке для возведения тяжелых кирпичных домов такие фундаменты, как правило, не используются: усиление основания оказывается нерентабельно. Фундамент на сваях с ростверком – подходящая система для легкого каркасного либо деревянного сооружения, коттеджа или бани.

Фундаменты частных домов возводятся на столбчатых опорах, винтовых или буронабивных сваях. Технология устройства различается в зависимости от вида.

к оглавлению ↑

Расчет материала для буронабивного фундамента с ростверком

Для приготовления бетона потребуется одна часть цемента не ниже М400, 0,5 части воды, три – крупного промытого речного песка, пять – щебня фракции 2-3 см.

Опалубку для ростверка можно изготовить из доски 10-15 см шириной, 4 толщиной либо из ДСП, фанеры. Ширина доски/листовой заготовки должна быть немного больше, чем у стены.

опалубка для ростверка

Опалубка для ростверка

Арматура:

  • для армирования свай изготавливают каркас из 4 прутков сечением до 14 миллиметров (не менее сантиметра), которые связывают шестимиллиметровой проволокой;
армирование свай

Армирование свай

  • ростверк можно усиливать ребристыми прутками 1-1,2 см, соединенными гладкой арматурой около 8 мм. Армированные пояса устанавливают через 20-40 см и соединяют вертикальными прутами;
  • для соединения оголовков свай с ростверком можно использовать стержень с Т-образным профилем: горизонтальная часть бетонируется в верхнюю часть сваи, вертикальная выступает на 30 см и входит в балку ростверка.

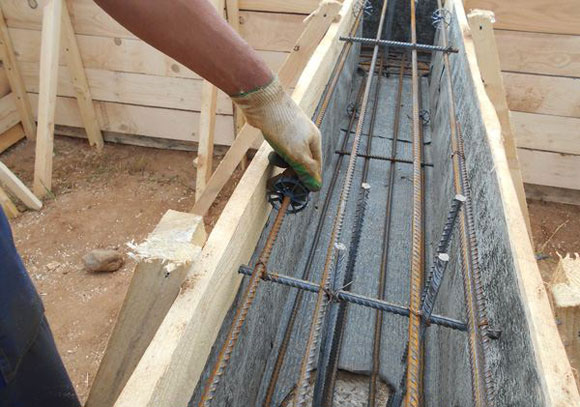

Армированние ростверка и соединения оголовков свай с ростверком

Армированние ростверка и соединения оголовков свай с ростверком

Расчет фундамента свайного с ростверком состоит из следующих этапов:

  1. Определение проектной нагрузки. Вычисляется масса сооружения (сам дом, коммуникации, люди, мебель, снеговая нагрузка и др.), к ней добавляют 30 процентов на запас прочности.
  2. Глубина зависит от линии промерзания грунта.
  3. Исходя из нагрузки определяют сечение и шаг свай.
к оглавлению ↑

Пример расчета свайного фундамента с ростверком

  • сечение сваи: 30 см;
  • высота: 2 метра;
  • погружение: полтора метра;
  • площадь 15 * 15: равна 787,5 кв. см;
  • суммарная длина стен: 40 м;
  • число свай: 27;
  • шаг: полтора метра;
  • суммарная опорная площадь – 21262,5.

Нагрузка на грунт определяется как суммарный вес сооружения, поделенный на последнюю цифру. Несущая способность грунта берется из таблиц СНиП. Если полученная величина превышает несущую способность, опорную площадь необходимо увеличивать за счет числа или сечения свай.

Расчет ростверка свайного фундамента осуществляется в соответствии с нормами CHиП 11-B.1-62. Минимальная высота – 30 сантиметров, ширина – 40. Для устройства одного кубометра конструкции потребуется:

  • цемент: 350 килограммов;
  • щебень, песок: по 1050 кг;
  • арматура: 7,1 кг (при четырехрядной укладке).

[goo_r]

к оглавлению ↑

Процесс возведения фундамента ростверк

Порядок действий при заливке буронабивного фундамента с ростверком следующий:

к оглавлению ↑

Монтаж буронабивных свай

1. Расчистить площадку.

2. Разметить места для ям. Дерн в этих местах снимают на глубину около 20-25 см, в местах погружений ставят колышки и маркируют шнуром периметр будущего ростверка. Обязательны опоры под всеми несущими стенами, как по периметру, так и внутри.

3. При ширине скважины 30 см можно воспользоваться ручным буром. Если расчетное сечение больше хотя бы вполовину, лучше приобрести или арендовать моторизованный/электрический бур. Глубину следует делать на 30 см ниже линии промерзания грунта плюс 20-25 см на песчано-гравийную подушку (до 20 см песка, около 5 щебня). В случае верховодки перед устройством свай воду из скважин откачивают.

бурят скважину под сваи

4. Уложить на дно поверх подушки гидроизоляцию.

5. Установить опалубку. Можно использовать асбоцементную трубу или свернутый в трубку в два-три слоя рубероид. Трубку из рубероида фиксируют мягкой проволокой. Высота опалубки над грунтом – 20-30 см. Верхнюю линию следует вывести по уровню, чтобы не пришлось потом обрубать готовые сваи.

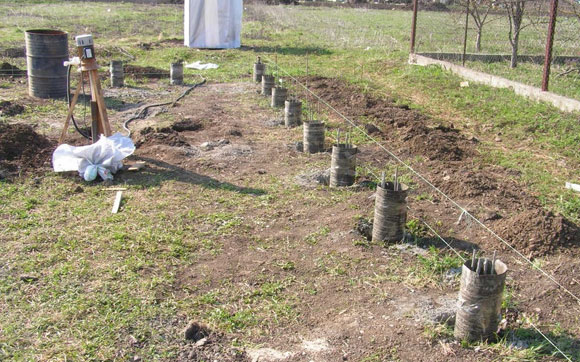

Устанавливают опалубку

6. Армировать скважину. Для арматуры следует выбирать стержни без следов ржавчины и покрывать антикоррозийными средствами (подойдет, например, эпоксидная смола). Стержень на 30 см вбивают в грунт. Еще на 30 он должен возвышаться над опорой для связки с ростверком.

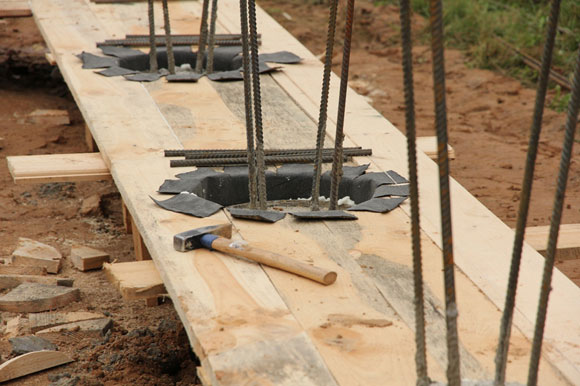

Армирование скважины

7. Залить бетон слоями по 25 см. Каждый слой нужно обработать вибропрессовкой, чтобы выпустить воздух. В отсутствие пресса можно согнать воздух, протыкая вязкую массу металлическим прутом в разных точках.

Заливка бетона слоями

8. Застывание бетона продолжается около месяца, далее можно устанавливать ростверк.

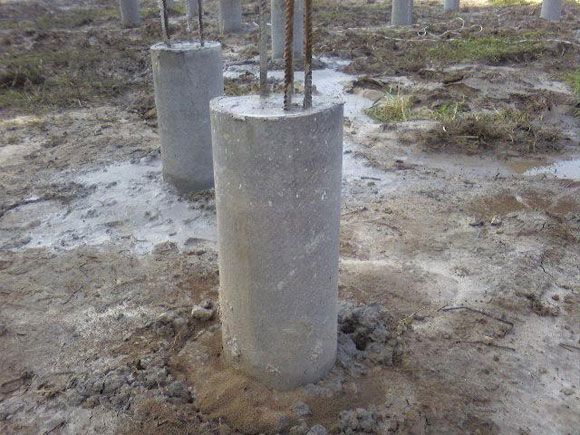

буронабивная свая своими руками

Обратите внимание. Существуют вариация этой технологии:

  • заливают опалубку на треть;
  • приподнимают трубу примерно на 10 см, чтобы часть бетона вытекла на дно;
  • вдавливают в грунт вытекшую массу, чтобы образовалась прочная жесткая площадка под опору;
  • вставляют арматуру так, чтобы ее верхние концы не выступали из трубы;
  • для ростверка в верхний слой бетона вмуровывают шпильку с резьбой (см. выше). Высота шпильки – 30 см над поверхностью бетонного столба.

схема вариации изготовления буронабивной сваи своими руками

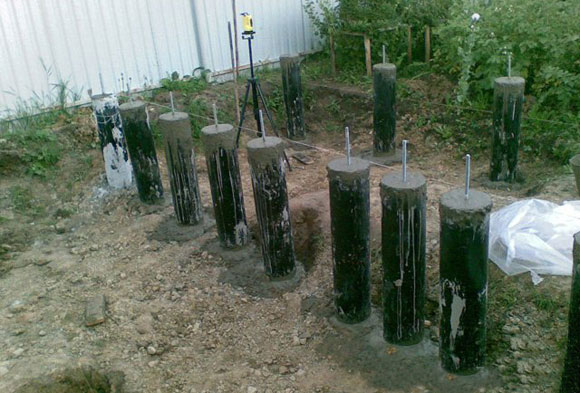

буронабивная свая с шпилькой для ростверка

Вот подробное видео с этапами заливки буронабивных свай вторым способом (со шпилькой для ростверка) своим руками

к оглавлению ↑

Порядок действий при монтаже ростверка

1. Под металлический каркас подкладывают обломки кирпича или камня. Прутья должны располагаться в 3-5 от нижнего и верхнего среза. Коммуникации в ростверке прокладывать запрещено.

2. Арматурные прутья ростверка соединяют с оголовками свай.

3. Выполнить деревянную опалубку.

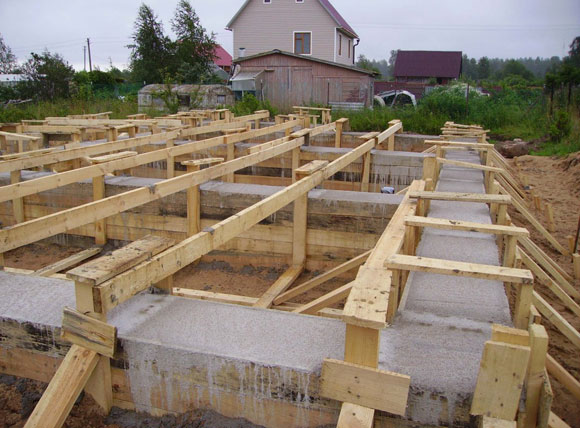

деревянная опалубка для ростверка деревянная опалубка для ростверка

4. Настелить внутри опалубки полиэтиленовую пленку либо гидроизоляционную мембрану.

5. Залить бетон порциями, выпуская воздух.

заливка бетоном ростверка
