Большой популярностью для отопления помещений различного назначения пользуются электрические котлы электродные или их еще называют ионными.
С помощью электродных котлов можно обогреть помещения частных домов, коттеджей, таунхаусов, дач, кафе, ресторанов, учреждений общественного пользования, складов, теплиц и т.д.
Кроме того, специальные двухконтурные котлы этого типа позволяют не только отапливать помещение, но и обеспечивать его горячей водой.
Содержание
Принцип работы

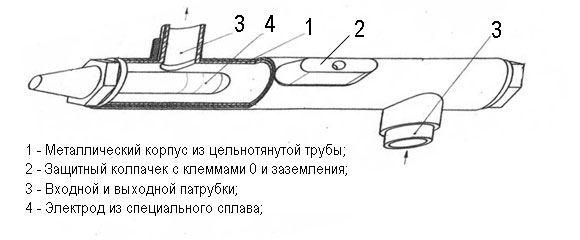

Сущность работы такого котла заключается в его устройстве и процессах, которые происходят во время его работы. Основными частями котла являются:
- корпус, изготовленный из металла;
- блок электродов (анод и катод);
- патрубки, служащие для ввода и вывода теплоносителя;
- клеммы (питания и заземления).
Блок электродов является основным нагревательным элементом. В качестве теплоносителя используется вода, которая является элементом электрической цепи. К ее качеству предъявляются особые требования (она должна иметь определенную проводимость).
Обратите внимание
При прохождении эл. тока через блок электродов происходит расщепление молекул воды, что приводит к нагреву теплоносителя.
Напряжение, которое прилагается к электродам, позволяет ионизировать воду, но явление электролиза не происходит, т. к. катод и анод меняются местами с частотой электрической сети, при этом количество тепла, которое выделяется при этом пропорционально силе тока и сопротивлению воды.
Нагретая до определенной температуры вода попадает в систему отопления и таким образом происходит обогрев помещения.
![принцип действия электродного котла](https://www.vogorodah.ru/wp-content/uploads/elektrodnyy-kotel6.gif)
![нагревание воды в электродом котле](https://www.vogorodah.ru/wp-content/uploads/elektrodnyy-kotel5.gif)
Для управления процессом обогрева котел снабжают специальными устройствами (регуляторами, термодатчиками), которые позволяют устанавливать и регулировать температуру нагрева.
Более сложные системы котлов снабжаются специальным блоком запуска, защитой от скачков напряжения, дистанционным управлением.
Классификация ионных электрокотлов
Основные признаки, по которым классифицируют устройства, следующие:
- мощность;
- принцип распределения теплоносителя;
- способ питания (одно- или трехфазные);
- количество контуров (одно- или двухконтурные).
По мощности электродные котлы отопления выпускаются от 2 до 50 кВт, при этом котлы мощностью до 6 кВт могут питаться от однофазной сети и использоваться для отопления помещений по объему не более 80 м3.
Обратите внимание
Котлы большей мощности (более 9 кВт) должны питаться от трехфазной сети и могут обогревать помещения по объему до 1600 м3.
Температура теплоносителя не должна превышать 75 0С, т.к. при увеличении температуры нагрева воды свыше указанной цифры, происходит и увеличение потребляемой мощности котла.
Чем ниже температура теплоносителя, тем ниже энергопотребление в виду того, что он (теплоноситель) имеет более низкую электропроводность.
Электродные котлы по принципу распределения теплоносителя делятся на закрытые и открытые. Закрытые системы обязательно снабжаются расширительным баком и циркуляционным насосом для того, чтобы вода постоянно циркулировала по отопительной системе.
В котлах открытой системы этот теплоноситель движется естественно без применения циркуляционного насоса.
![открытая система отопления](https://www.vogorodah.ru/wp-content/uploads/elektrodnyy-kotel-otkryt.jpg)
![закрытая система отопления](https://www.vogorodah.ru/wp-content/uploads/elektrodnyy-kotel-zakr.jpg)
Преимущества и недостатки
К основным преимуществам относятся:
- высокий коэффициент полезного действия (приближается к 100%);
- не возможность возникновения аварийных ситуаций;
- разогрев системы до необходимой температуры происходит очень быстро;
- выдерживает резкие перепады напряжения;
- легко монтируется;
- небольшие габариты и вес;
- не требует особых навыков при его обслуживании;
- экологичность.
К недостаткам можно отнести следующие факторы:
- требовательны к качеству воды;
- питаются только от источника переменного тока;
- должен обязательно заземляться в целях электробезопасности.
Выбор электродного котла
При выборе мощности электродного котла необходимо знать параметры помещения (площадь и объем), которое предполагают отапливать, количество теплоносителя в системе и электрические параметры сети.
Практическим способом установлено, что 1 кВт мощности котла может обогреть помещение, имеющее площадь не более 20 м2, объем — до 60 м3 и 40 л воды в системе.
Обратите внимание
Если необходимо отапливать помещения, имеющие большие площади, то в этом случае устанавливают несколько котлов, соединяя их параллельно.
Мощность увеличивается на 25% в случае применения двухконтурных котлов.
Производители ионных котлов
Котлы электродные производят как отечественные, так и зарубежные производители.
Среди российских производителей особой популярностью пользуются котлы ТМ марки «Галан».
На втором месте по популярности являются котлы, поставляемые из Латвии компанией «Stafor EKO» и на третьем – котлы «ЭОУ» из Украины.
![электродный котел галан](https://www.vogorodah.ru/wp-content/uploads/elektrodnyy-kotel-galan.jpg)
Галан
![электродный котел Stafor EKO](https://www.vogorodah.ru/wp-content/uploads/elektrodnyy-kotel-stafor.jpg)
Stafor EKO
![электродный котел ЭОУ](https://www.vogorodah.ru/wp-content/uploads/elektrodnyy-kotel-eou.jpg)
ЭОУ
Среди импортных производителей лучшими считаются котлы известной во всем мире немецкой компании «Bosch».
Электродный котел своими руками
При изготовлении устройства своими руками необходимо выполнить следующие работы:
1. Изготовить корпус из трубы Ø 5 ÷ 10 см длиной 25 см, нарезав на ее концах резьбу (не менее 7 ниток) и посредине приварив винт или болт М8;
2. Вставить с одной стороны трубы с помощью тройника блок электродов;
3. С другой стороны трубы с помощью муфты осуществить подключение трубы отопления;
4. Обеспечить герметичность с помощью изолятора, изготовленного из термостойкого пластика;
5. К болту заземления подвести нулевой провод и подсоединить заземление;
6. Опробовать устройство в работе, не забыв проверить омическое сопротивление воды.
Как видно из пошаговой инструкции, изготовить ионный котел своими руками не тяжело, но лучше воспользоваться готовыми котлами, произведенными по новейшим технологиям и которые будут безопасными и надежными при работе. Обязательно.
