Фундамент на винтовых сваях

  • Текст дополнен: 17.10.2016
  • Просмотров: 6097
  • Комментариев: 1

Если на участке слабый грунт (заболоченный, водянистые пески, торфяники), а нагрузка на фундамент предполагается высокая, самое надежное основание для дома – свайный фундамент.

фундамент на винтовых сваях

Кроме надежности, у свайного фундамента есть еще одно важное достоинство: нетребовательность к рельефу. Нет необходимости в тщательном выравнивании стройплощадки. Это существенно упрощает процесс монтажа свайного фундамента своими руками и уменьшает экологический вред для окружающего ландшафта.

фундамент на винтовых сваях

Какие существуют фундаменты на сваях?

По характеру взаимодействия с грунтом различают сваи висячие и стойки. Первые опираются на грунт боковой поверхностью и выдерживают нагрузку за счет силы трения; вторые устанавливаются с опорой на твердые породы, подстилающие более рыхлые слои.

висячие сваи и сваи стойки

а) свая стойка, б) висячая свая. 1- свая, 2- слабый грунт, 3 — прочный грунт.

По способу погружения сваи бывают:

  • забивные – железобетонные, стальные либо деревянные, погружаются ударным способом прямо в грунт или в лидерные скважины;

забивные сваи

  • железобетонные сваи-оболочки. Погружаются вибрационным методом с последующей выемкой грунта из полостей или без выемки, с заполнением бетоном или без;

вдавливаемые сваи

  • буронабивные сваи для фундамента. В грунте бурятся скважины, в них помещают арматуру и заливают бетон;

Буронабивные сваи

буронабивные сваи

1 — погружение колонны обсадных труб в грунт. 2 — Извлечение грунта из обсадной колонны. 3 — Погружение армокаркаса в скважину. 4 — Заполнение скважины бетоном. 5 — Извлечение обсадных труб.

  • фундамент свайный винтовой.

винтовые сваи

фундамент из винтовых свай

к оглавлению ↑

Особенности фундамента на винтовых сваях

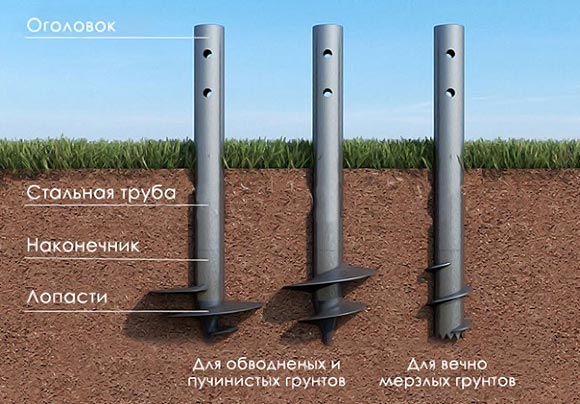

Винтовая свая – это пустотелый стальной стержень с острым наконечником и спиральными лопастями. Диаметр стержня – 10-30 сантиметров, длина – от четверти метра до 2,5 метров.

виды винтовой сваи

Если требуется больше, сваю наращивают. Верхняя оконечность трубы (пятка) может быть прямоугольной, круглой, U-образной формы. Свая закручивается в землю как винт, отсюда и название.

Поверхность стержня при изготовлении покрывают специальными антикоррозийными составами.

Срок службы свайно-винтового фундамента – свыше полувека (50 лет – гарантия изготовителей).

к оглавлению ↑

Плюсы и минусы свайно-винтового фундамента

Главное преимущество винтового фундамента – возможность обойтись без земляных работ и заливки бетона. Это резко сокращает сроки работ и их энергоемкость:

  • не требуется бетономешалка и большое количество материала – самого бетона, арматуры, опалубки;
  • не нужно ждать, пока фундамент наберет прочность;
  • не требуется тяжелая техника. При небольших размерах сооружения сваи можно завинтить вручную.

Исключение составляют комбинированные свайно-ленточные фундаменты. При их устройстве без бетона не обойтись (иногда вместо него используется кирпич, но при этом увеличивается энергоемкость работ).

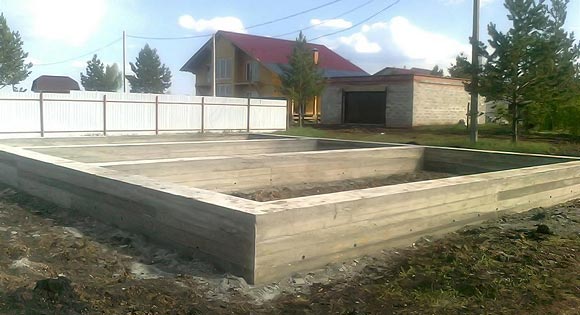

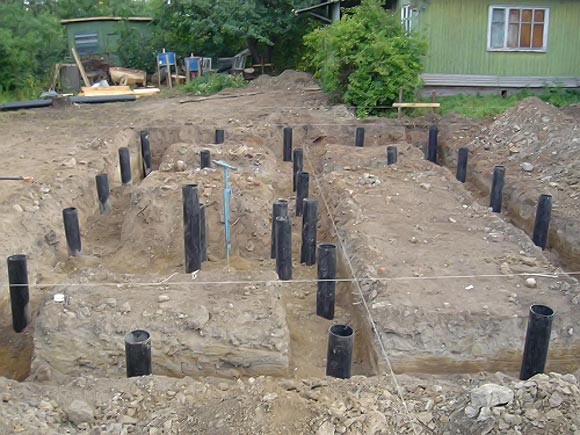

свайно-ленточный фундамент свайно-ленточный фундамент

Под тяжелый кирпичный дом потребуется бетонная лента либо армированный ж/б пояс.

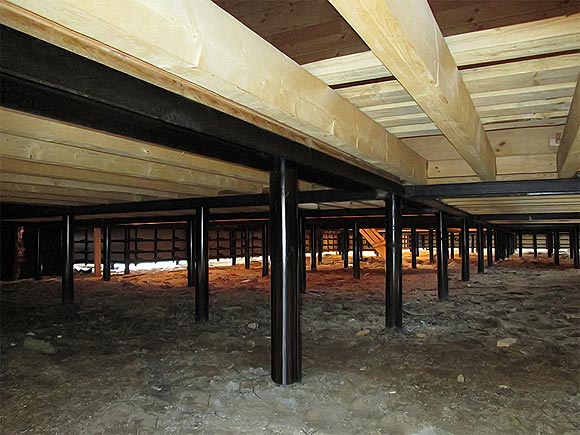

В остальных случаях обвязка свайно-винтового фундамента изготавливается из металлических балок, для легких домов – из деревянного бруса.

обвязка свайно-винтового фундамента

А) Вариант фундамента подходит под строительство каркасного, деревянного блочного и кирпичного дома. Б) Вариант фундамента подходит под строительство каркасного, деревянного, блочного и кирпичного дома. В) Вариант фундамента подходит под строительство каркасного и деревянного дома. Г) Вариант фундамента походит под строительство каркасного, деревянного, блочного и кирпичного дома.

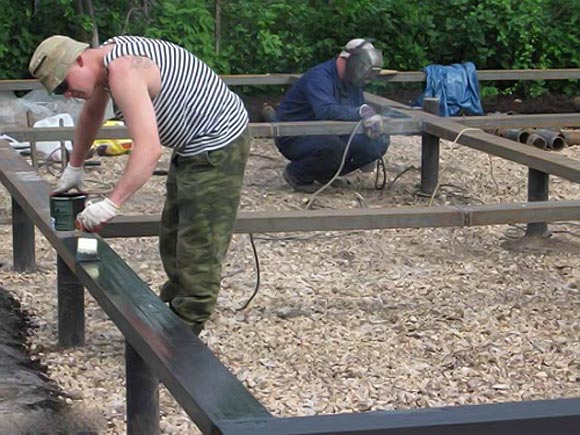

Если ростверк металлический, единственный способ соединения частей фундамента – сварка. При наличии соответствующего оборудования и навыков это предельно упрощает процесс возведения основания для дома.

соединения частей свайного фундамента

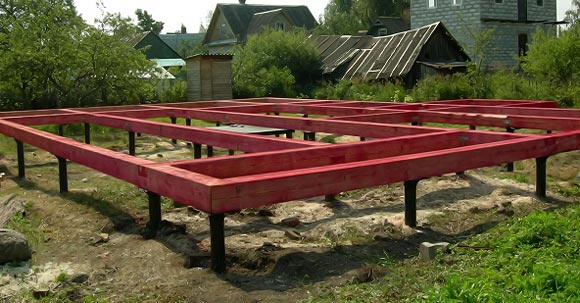

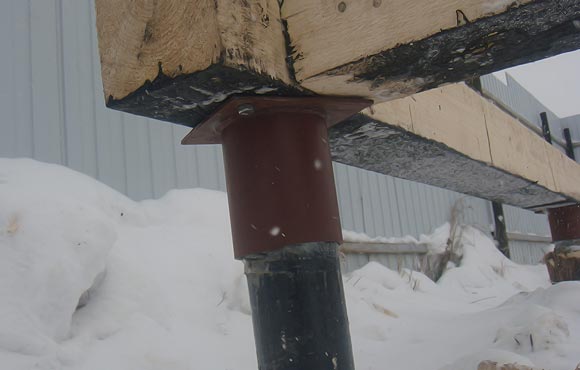

обвязка свайного фундамента из деревянного бруса

Бетон при устройстве винтового фундамента тоже нужен: им заполняют полые стержни самих свай. Но количество материала и объем работ не сопоставимы с устройством ж/б сооружений.

Обратите внимание!

Устройство свайного фундамента этого типа возможно на всех грунтах за исключением скального, в т.ч. на подтопляемых почвах.

Длину стержня можно выбрать так, чтобы свая прошла ненадежный грунт насквозь и закрепилась в устойчивом слое.

Минусы:

  • винтовые сваи используются для частной застройки и для малогабаритных сооружений. Многоэтажки с большой массой на них не ставят;
  • при завинчивании сваи контролировать ее проход сквозь грунт невозможно. Содержащиеся в земле твердые включения могут повредить антикоррозийную оболочку;
  • в отсутствие железобетонной основы обустройство подвального этажа проблематично;
  • осадка свай неравномерна, высокая зависимость от особенностей грунта в пределах одного участка;
  • несмотря на отсутствие земляных работ и бетонирования цены на свайно-винтовой фундамент получаются ощутимые за счет стоимости самих свай.
к оглавлению ↑

Расчет фундамента на винтовых сваях

Чтобы определить необходимое количество свай, нужно общее давление на грунт поделить на несущую способность сваи.

Расчет свайного фундамента выполняется в три этапа:

  1. Определяется общая нагрузка – суммарный вес сооружения, включая перекрытия, внутренние стены, мебель, крышу, людей и все содержимое дома. По СНиП 2.01.07-85 для частных домов полезная нагрузка составляет 150 килограммов на квадрат. Сюда же следует добавить снеговую нагрузку. Она зависит от региона (например, на севере Московской области – 240 килограммов на квадрат). Суммарное значение умножают на коэффициент 1,2.
  2. Учитываются нагрузки дополнительные – сила ветра и др. Обычно запас прочности составляет 30% от проектной цифры.
  3. Определяется несущая способность грунта либо по итогам геологических исследований (2.02.03-85 СНиП), либо по существующим таблицам.

Обратите внимание!

Обычно под небольшой частный дом сваи устанавливают с расчетным шагом 2-3 метра.

к оглавлению ↑

Как сделать свайный фундамент своими руками?

Установка свайно-винтового фундамента начинается с разметки. Обозначают углы сооружения, между ними протягивают маркировочный шнур. Помечают колышками точки погружения свай в соответствии с расчетным шагом.

В отмеченных точках погружают сваи. При глубине погружения до полутора метров (уровень промерзания в средней полосе) это можно сделать вручную.

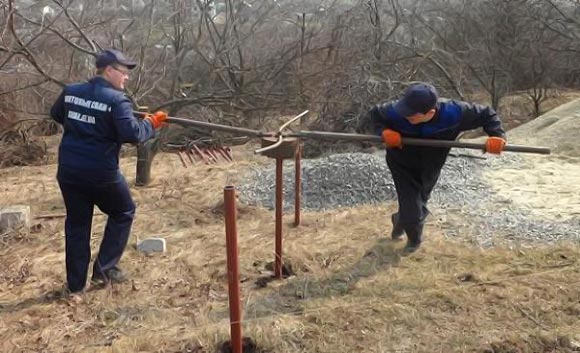

забивка сваи вручную

Если глубина больше или грунт на участке очень плотный, для завинчивания используется специальная техника.

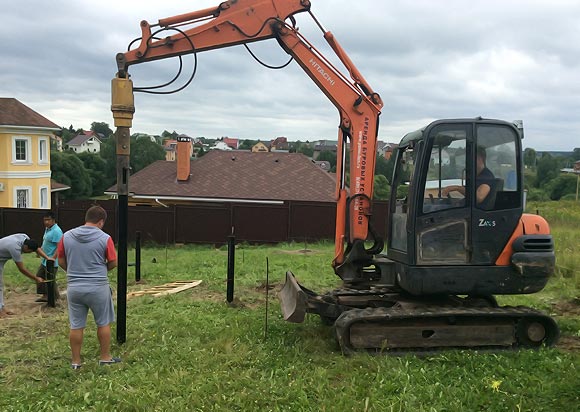

Завинчивание сваи спецтехникой

Дальше нужно:

  • выровнять сваи по высоте (одни довинтить, другие обрезать);
  • заполнить полости бетонным раствором;
  • установить ростверк.

винтовой фундамен

к оглавлению ↑

Цена фундамента на винтовых сваях

Цена винтового фундамента зависит от длины свай, сечения, толщины стенки. На стоимость винтовой сваи для фундамента влияют особенности ее конструкции: усиленный наконечник, усиленная лопасть.

Примерные цены:

  • свая 5,7 см (под беседки и другие облегченные конструкции), толщина стали 3,5 мм, длина 1,5 метра – от 800 рублей, погружение – от 1,2 тыс. руб.;
  • свая 8,9 см (под бани и гаражи), толщина 3,5 мм, длина 2 метра – 1,1 тыс. руб., погружение – 1,4 тыс. руб.;
  • свая 13,3 см (под частный коттедж), толщина 4 мм, длина 3 метра – от 2 тыс. руб., погружение – от 1,8 тыс. руб.

В стоимость свайно-винтового фундамента входит также цена материалов ростверка и его монтажа.
