Столбчатый фундамент своими руками

Распространенный в частной застройке вид основания под дом – столбчатый фундамент. Его закладывают под бани, беседки, легкие каркасные сооружения.

Столбчатый фундамент для каркасного дома своими руками – это недорого, недолго и сравнительно несложно.

Особенности столбчатых фундаментов

Опорно-столбчатый фундамент – это конструкция из столбов, на которую опираются стены и нижняя обвязка. Столбы устанавливают на участках с самыми большими статическими нагрузками: на углах, стыках стен. Шаг между опорами – не больше двух с половиной метров. Если пролет длиннее, устанавливают промежуточные столбы.

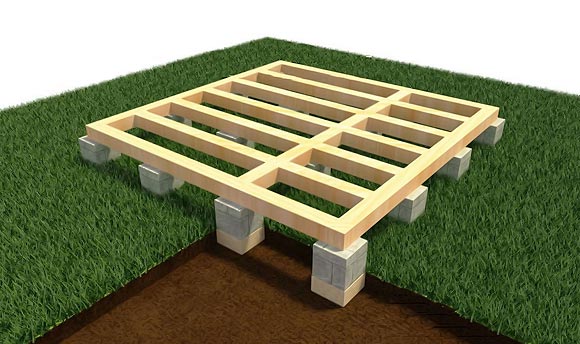

схема столбчатого фундамента

Фундаменты различаются габаритами, сечением столбов и материалом их изготовления, глубиной погружения, формой (квадратные, круглые, прямоугольные).

Одно из основных требований к фундаменту, независимо от его вида – верхушки столбов должны располагаться в общей горизонтальной плоскости. Тем более, если ростверка нет, и обвязку кладут прямо поверх опор. Горизонтальность вымеряется водяным уровнем либо нивелиром.

Материалы для изготовления столбчатого фундамента

Столбчатый фундамент своими руками можно изготовить из следующих материалов:

  • кирпич;
  • железобетон;
  • бутобетон;
  • готовые блоки;
  • бутовый камень.

Кроме этого опоры различают по способу изготовления:

  • монолитные (устанавливают опалубку и заливают бетон);
  • сборные – их складывают из кирпичей, блоков, камня.

Фундамент можно установить с ростверком или без него. Ростверком в данном случае служит ж/б балка. Ее кладут на столбы сверху. Смысл – равномерно распределить по всем опорам нагрузку от конструкции. Кроме этого балка «связывает» столбы, не позволяет им разъезжаться в стороны в случае горизонтальных подвижек грунта.

столбчатый фундамент с ростверком

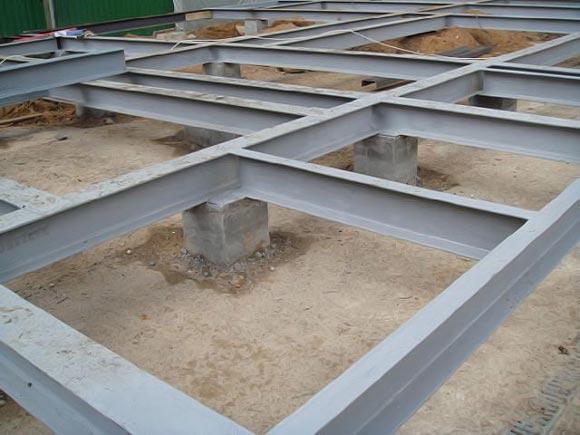

Поскольку использование фундаментной балки увеличивает трудоемкость монтажа и затраты на материалы, легкие каркасные сооружения часто устанавливают без нее: кладут обвязку поверх гидроизоляции прямо на вершины столбов. Но при этом обязательно нужно учитывать характер грунта, т.к. без ростверка основание дома практически не защищено от горизонтальных подвижек.

Уровни заглубления

Существует три вида фундаментов в зависимости от глубины погружения опор: заглубленные, мелкозаглубленные и незаглубленные.

виды столбчатых фундаментов по уровню заглубленности

Виды столбчатых фундаментов по уровню заглубленности: А) Заглубленный фундамент,Б) Мелкозаглубленный фундамент, В) Незаглубленный фундамент.

1. Заглубленные. Столбы погружают ниже линии промерзания почвы. Вариант для «плохих» пучинистых грунтов – глин, суглинков.

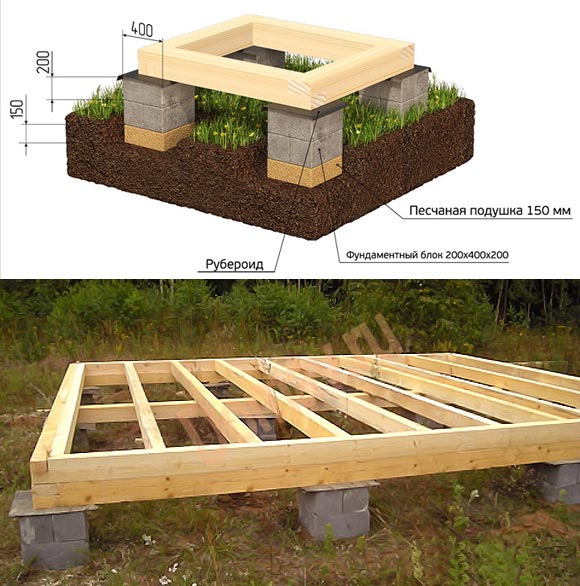

2. Мелкозаглубленные – около полуметра выше линии промерзания. В этом случае половину скважины под столб занимает подушка из песка и гравия. Подходит для слабопучинистых грунтов.

Мелкозаглубленный столбчатый фундамент

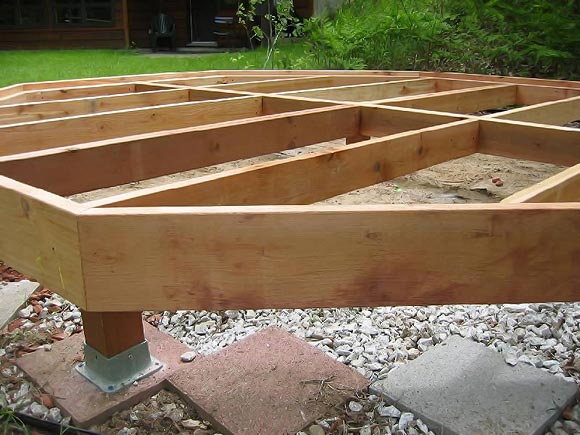

3. Незаглубленные. Примерно вровень с поверхностью земли. Перед монтажом насыпают песчано-гравийную подушку. Подходят для устойчивых грунтов и очень легких построек.

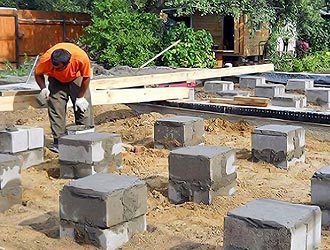

незаглубленный фундамент

Обратите внимание

Если грунт совсем слабый и водонасыщенный (плывуны), столбчатый фундамент лучше не использовать.

Расчет столбчатого фундамента

  • Шаг между столбами: 1,5-2,5 метра
  • Сечение прямоугольного столба: 25 на 40 см
  • Сечение круглого столба: 20-25 см
  • Высота столба над землей: не меньше полметра

Расчет осуществляется исходя из ожидаемой нагрузки на основание. Она складывается из следующих цифр:

  • 1. Полный вес дома (стены, крыша и т.д.);
  • 2. Примерный вес самого фундамента;
  • 3. Снеговая нагрузка (при крутизне ската более 60º не учитывается).

Вторая необходимая характеристика – несущая способность грунта. Значения этого показателя для разных грунтов (пески, глины и т.д.) можно найти в таблицах СНиП.

Общую площадь оснований столбов находим по формуле S=1,3*P/R, где

  • Р – нагрузка;
  • R – несущая способность;
  • 1,3 – коэффициент запаса прочности.

Чтобы вычислить количество столбов, надо поделить площадь на сечение одной опоры. Чем больше сечение, тем меньше потребуется опор и наоборот.

Далее рассмотрим, как залить столбчатый фундамент своими руками.

Делаем столбчатый фундамент своими руками

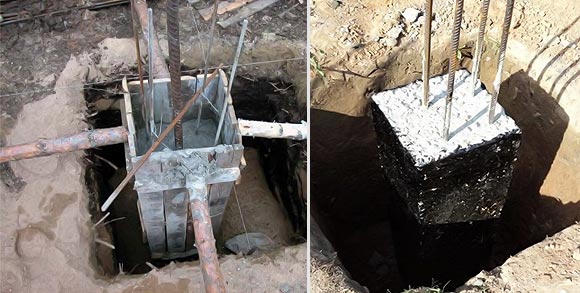

Для прямоугольных столбов опалубку выполняют из фанеры или обрезной доски. Если грунт плотный, можно ограничиться самими стенками готовых ям. Перед заливкой столбов стенки прокладывают рулонной гидроизоляцией. Если грунт плохой, доски ставят по всей глубине, а ямы под опоры копают с запасом по ширине, чтобы хватало места для монтажа опалубки.

Для основных штырей металлического каркаса используют ребристую арматуру сечением 1-1,2 см. Четыре штыря связывают хомутами из проволоки 0,6-1 см. По ширине конструкция должна быть такой, чтобы прутья не соприкасались со стенками, зазор не меньше 3 миллиметров. Такой же зазор должен оставаться между металлом и песчаной подушкой. Для устройства зазоров можно использовать подставки из пластика.

Порядок действий при монтаже:

1. Насыпать на дно ямы подушку из песка с гравием. Высота для заглубленного фундамента до 20 см, для остальных – до 50.

2. Доски ставят вертикально и закрепляют упорами.

3. Изнутри на стенки крепят рулонную гидроизоляцию.

4. Сечение столба может быть одинаковым по всей высоте или с расширением в нижней части («башмаком»). Ширина ямы соответствует самой широкой части.

5. Если планируется «башмак», столбы можно залить в два захода: сначала полностью выполняют широкую часть, после застывания бетона – узкую.

6. Установить в опалубку каркас. Если ростверка не будет, по высоте металл не должен доставать 5-6 см до верхней границы бетона. В бетон погружают шпильки 1,4-1,6 см для соединения опор с обвязкой столбчатого фундамента.

7. Если ростверк будет, штыри каркаса выводят за верхний обрез бетонной площадки примерно на 20 см для соединения с арматурой ростверка.

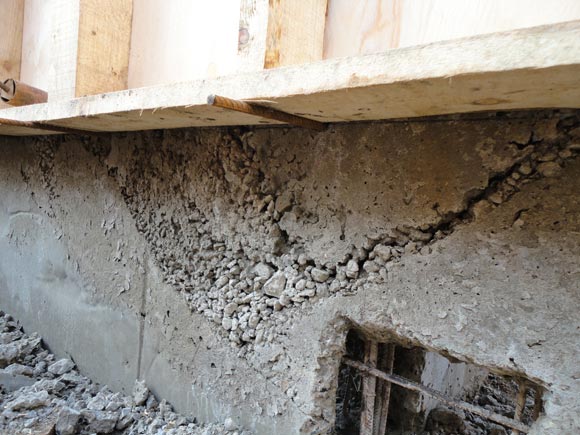

8. Заливают бетон. Марка – не ниже М200. Заливку производят частями, трамбуют и протыкают, чтобы выпустить из толщи воздух.

9. Дожидаются затвердевания (примерно месяц), снимают опалубку.

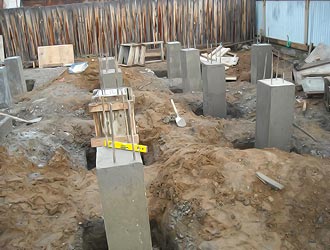

стобчатый фундамент своими руками

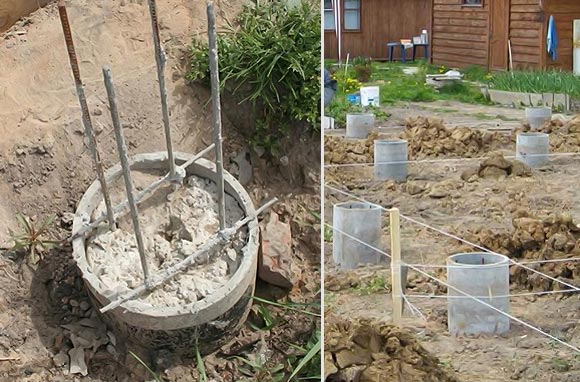

Установка круглых столбов осуществляется аналогично. Только вместо досок используют свернутый в трубку рубероид, пластиковую или асбестовую трубу.

Установка круглых столбов столбчатого фундамента

Это несъемная опалубка для столбчатого фундамента. Она и укрепляет стенки, и служит впоследствии гидроизоляционной защитой опорам.

Обновлено: 17.10.2016
