Подвальный (цокольный) этаж – это увеличение полезной площади дома. Здесь можно устроить винный погребок и бар, тренажерный зал, бильярдную, мастерскую, котельную. Но возводить эксплуатируемый подвал силами строительной фирмы – достаточно большие затраты. Как выполнить строительство цокольного этажа своими руками?

Как построить цокольный этаж дома

Строительство дома с цокольным этажом начинают с возведения фундамента. Для устройства цоколя можно использовать кирпич, блоки, монолитный бетон. Пол этажа выполняют из бетона, тоже монолитного, либо складывают из готовых ж/б плит. Потолок – бетонная плита либо деревянное перекрытие. Если этаж поднимается высоко над землей, в подвале делают окна и двери. Нежелательно ориентировать их на север, т.к. рамы может выдавить большой снежной массой.

Требования к цоколю:

• ширина должна обеспечивать достаточную несущую способность для строительства фасадных стен;
• достаточная высота. По нормам СНиП потолок подвала должен быть от 2,5 метров;
• при глубоком залегании грунтовых вод выполняют заглубленный фундамент, если верховодка проходит высоко – мелкозаглубленный;
• подземную часть цоколя обрабатывают гидроизоляцией с обеих сторон, со стороны подвала и с улицы. Наземную достаточно обработать только с улицы.

Этапы строительства цокольного этажа

Рассмотрим возведение монолитного бетонного цоколя.

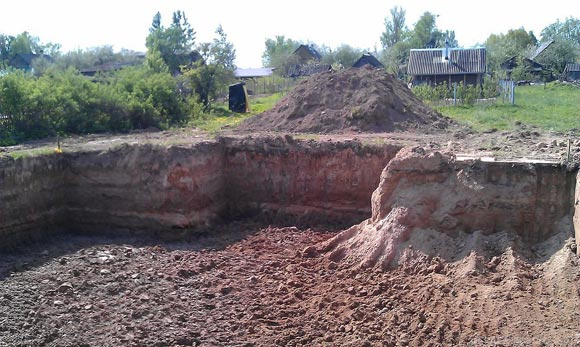

1. Выкопать котлован глубже будущего залегания фундамента примерно на полметра.

2. Организовать дренаж в нескольких метрах от котлована (особенно важно, если почвенные воды залегают высоко).

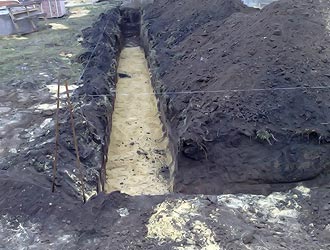

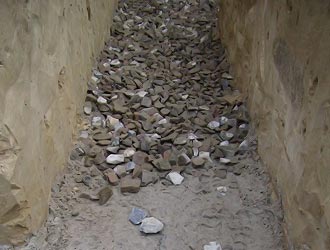

3. Выполнить песчано-гравийную подушку слоями по 10 см. Фракция щебня – 5 см. Каждый слой утрамбовать, песчаные пролить водой.

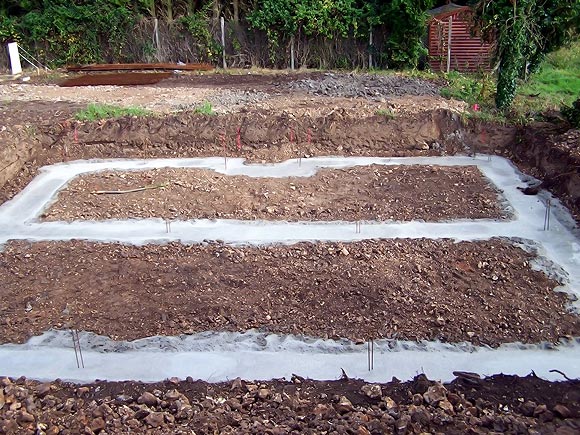

4. Залить подбетонку 5 сантиметров из бетона М50 или 100.

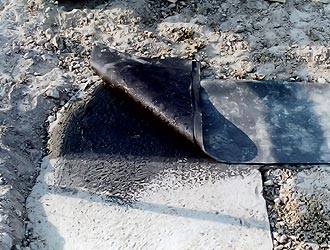

5. Уложить в два слоя рулонную гидроизоляцию (рубероид и др.). Слои наплавляют либо сажают на битумную мастику.

6. Установить наружную несъемную опалубку из доски либо из щитов.

7. Уложить на пол подвала рифленую арматуру от 10 сантиметров, связанную проволокой в виде сетки с квадратной ячейкой. На линиях будущих стен установить вертикальные штыри.

8. Залить пол бетоном М250 или 300 слоем 20 см. Желательно за один заход.

9. Пробить в нескольких местах виброрейкой, выровнять поверхность.

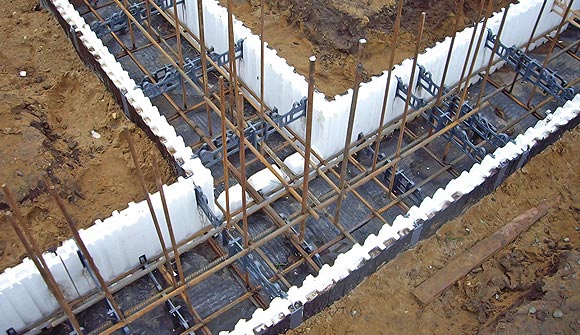

10. Оставить застывать на месяц. За это время можно установить опалубку для цоколя. В качестве несъемной опалубки можно использовать полипропиленовые щиты – таким способом вы одновременно утеплите цоколь.

11. Продольные прутья арматуры привязывают к установленным ранее вертикальным штырям. Если высота фундамента 2,5-3 метра, прутья кладут минимум в два яруса, наверху и внизу. На плохом грунте желательно сделать три яруса. Оконные и дверные проемы, места прохода коммуникаций нужно сформировать на этом этапе.

12. Заливать бетон можно сразу либо послойно. Во втором случае перед заливкой следующего слоя следует подождать не меньше трех суток. Оставить готовый цоколь застывать на месяц.

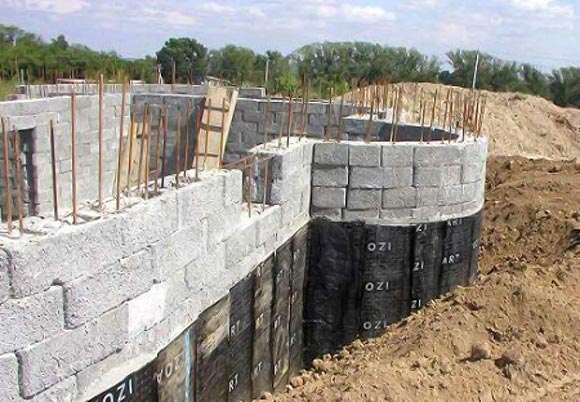

13. Со стороны подвала рекомендуется обработать стенки проникающей гидроизоляцией, снаружи – обмазочной либо оклеечной.

14. Утеплить наземную часть можно плитами ППС. Их крепят дюбелями для пенополистирола.

15. Засыпать канаву снаружи грунтом либо крупным песком.

16. Облицевать стены плиткой либо искусственным камнем.

Как построить цокольный этаж из пеноблоков?

Экономичная и практичная альтернатива кирпичу, камню и другим дорогостоящим материалам – пенобетонные цокольные блоки.

Их производят из бетона с добавлением воды, песка и пенообразователя (натуральной древесной смолы, белков растительных и животных, их синтетических аналогов).

Основные правила монтажа пеноблочных конструкций

• для цоколя подходит пенобетон начиная с D600 (не менее);
• кладку следует усиливать металлическим прутом в горизонтальном и вертикальном направлении. Блоки соединяют вместе армированным поясом;

• цоколь устанавливают на армированную бетонную ленту фундамента выше отмостки на 30-50 сантиметров. Предпочтительно ставить его на заглубленный фундамент;
• с наружной (уличной) стороны необходима гидроизоляция, чтобы дождевая вода не попадала в подвал;

• соединение блоков осуществляется специальным клеем для пенобетона. Это позволяет выполнять узкие герметичные швы, предотвращать появление мостиков холода.



Подробный порядок действий

Порядок действий при строительстве цокольного этажа из пенобетона:

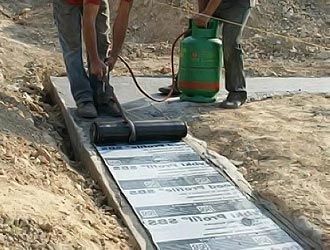

1. Выполнить гидроизоляцию ленты битумной мастикой и наплавляемым материалом.

2. Положить сверху цементный раствор для выравнивания поверхности ленты и скрепления пенобетонных блоков с гидроизолирующей подложкой.

3. Уложить продольно в цементный шов два арматурных прута сечением 8 миллиметров.

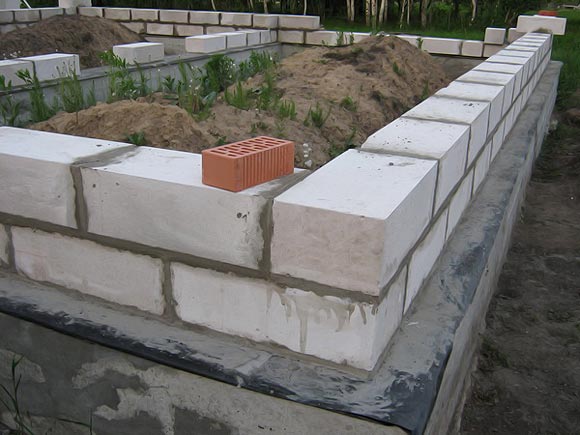

4. Укладка блоков начинается с угла. Первый ряд кладут по уровню и маркировочному шнуру, натянутому по внешней стороне цоколя. Нижнюю сторону блоков рекомендуется смочить водой для лучшего схватывания цемента. Подгонку можно выполнять резиновым молотком.

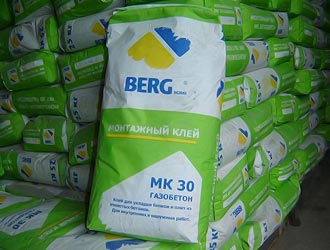

5. Последующие ряды кладут на клей, приготовленный из сухой смеси. Перед началом монтажа раствор нужно выдержать в готовом виде около 15 минут.

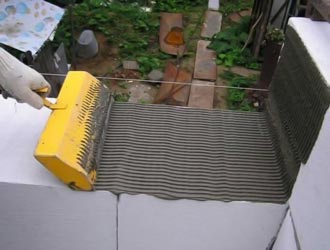

6. Клей наносят на горизонтальную и торцевую поверхности уже уложенного блока тонким слоем с помощью зубчатого шпателя.

7. Блоки укладывают с разбежкой швов, смещая верхний ряд относительно нижнего на 10 сантиметов.

8. При строительстве двухэтажного дома перед нанесением клея нужно укладывать в штробы арматурные прутья в каждом третьем-четвертом ряду.

По окончании монтажа цоколя выполняют бетонный армопояс и снова укладывают гидроизоляцию. Это делается в следующем порядке:

1. Уложить на стену продольно арматурные прутья, на стыках сварить.

2. Выставить с расчетным шагом вертикальные прутки, приварить к горизонтальным. Высота больше, чем толщина бетона: к ним будет крепиться перекрытие первого этажа.

3. Установить несъемную деревянную опалубку, гидроизолировать полиэтиленом.

4. Залить бетон.

Дальше осуществляется гидроизоляция и теплоизоляция самого цоколя:

1. Покрыть стенку двумя слоями битумной мастики.
2. Наплавить рулонный материал.

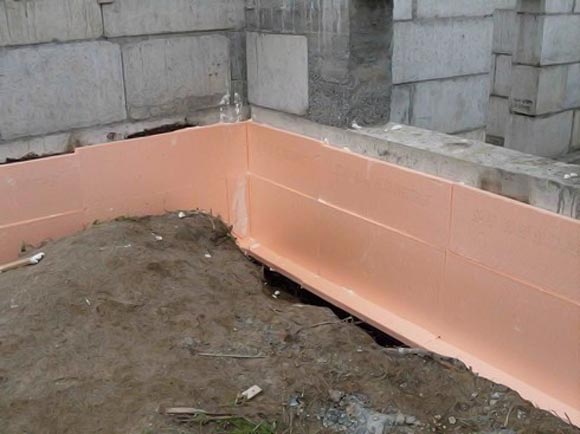

3. Наклеить плиты ЭППС или базальтовой ваты.
4. Выполнить финишную отделку плиткой или искусственным камнем.

Сколько стоит построить цокольный этаж?

Стоимость строительства цокольного этажа зависит от материалов постройки, глубины заложения фундамента, общего объема работ. В среднем цена одного кубометра монолитного цоколя обойдется от 5 тысяч рублей (без материалов).
